STEP3使用向?qū)В?/p>
STEP3是一個面向樓宇自控的直接數字控制器�？梢詫怯钪械睦鋬稣尽峤粨Q設備、空調系統、通風系統、給排水系統、變配電系統、電梯、照明系統等等設備進行監測和控制�？梢允址奖愕慕M網，實現分散控制，集中管理。
既不同于完全通過外部編程來開發應用的DDC或PLC，也不同于依靠本機按鍵設置組態的DDC，而是把兩者優點結合起來：80％的樓宇應用功能固化在控制器內，通過本機按鍵組態實現，20％的特殊應用要求通過外部編程實現（非常簡單的代碼），既方便又靈活，一周內自控工程師就能熟練掌握STEP3的應用。
實現點到點通訊，即除了總線方式的上下位機通訊外，DDC和DDC之間實現數據共享，極大減少了樓宇自控項目的布線工程量。
開放的總線協議，可以和任何組態軟件接口。采用BACnet開放性樓宇自動化網絡協議，支持Ethernet、Modbus ＋TCP/IP、RS485等控制總線。非壟斷的軟件策略使用戶可以自主決定選擇性價比更好的上位機軟件。
標準統一的擴展模塊，即插即用，甚至不需要設置。
STEP3特點：
1. 豪華的二次開發編程軟件，也可以通過鍵盤組態。
2. 比同類產品節省30%左右的投資。
3. 可以通過串口下載程序，也可以通過現場總線遠程下載。
4. STEP3-DEBUG在線仿真軟件，用于驗證你任意編制的控制邏輯是否正確。
5. 通用端口技術，AI與DI、AO與DO口可以相互轉換，AI口還可以靈活選擇PT1000、NTC、或0-10VDC、
4～20mA傳感器，完全通過軟件設置。
STEP3通訊傳送方式：
物理協議：RS-485
總線協議：MODBUS
通訊規約：采用MODBUS協議 RTU通訊規約，當通訊命令發送至FLYER3時，符合相應地址碼的設備接收通訊命令，如果沒有出錯，則執行相應的任務，并把執行結果返送給發送者。返送的信息中包括地址碼、功能碼、數據以及錯誤校驗碼。如果出錯就不發送任何信息。
STEP3技術參數：
工作電壓、頻率、功耗：DC24V±20% AC24V±20%、50/60Hz、5VA
溫度、濕度： -5…50℃ ＜95%rh
外殼、面板：IP20 IP40
產品標準：建筑及類似應用自動電子調節控制器 EN60730，能量管理設備 UL916
質量保證：根據IS9001-2000
端子：最小直徑0.5mm 最大2×1.5mm2
重量：0.48kg
通用輸入特性：范圍0…150℃， 精度±0.4℃
溫度傳感器Ni1000/Pt1000/NTC：測量電壓最大DC5.0V，測量電流2.6…3.4mA，最大連線距離（￠≥0.6mm）：最大300m
模擬電壓輸入特性：范圍DC 0…10V，精度±0.4℃，最大電流0.11mA，內阻R≥100k.最大連線距離（￠≥0.6mm），300m
數字開關輸入特性：信號類型無源觸點，電流消耗≤8mA，最大連線距離（￠≥0.6mm），300m
模擬輸出特性：范圍DC 0…10V 最大電流15mA，精度±0.039V
數字開關輸出特性：觸點容量AC24V，1A（阻性），500mA（感性）
MSFLYER3端口配置：
通用輸入： 4通道（接4路Pt1000或者NTC10K的傳感器，也可以當做4路數字開關輸入來用）
模擬電壓輸入：4通道
數字開關輸入：6通道
模擬輸出： 4通道
數字開關輸出：8通道

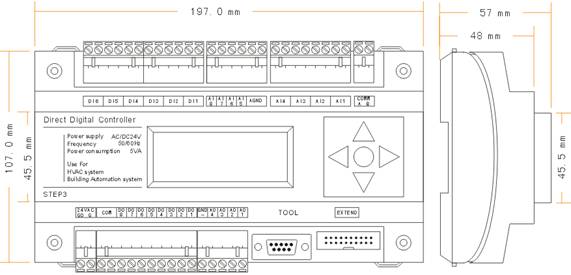

STEP3外形尺寸圖：
